钣金折弯区孔位设计:避免变形、开裂与尺寸漂移

安装位置允许调整时,优先把孔移出折弯影响区;孔位固定且定位要求高时,再比较结构调整与先折后加工。孔槽靠近折弯处,局部拉伸可能改变孔形,回弹还可能改变装配位置。先对照成形前后孔形、角度和装配基准,区分问题再选方案。安全距离取决于材料、板厚、半径和模具,卸料需核查剩余强度,后加工也未必更经济。

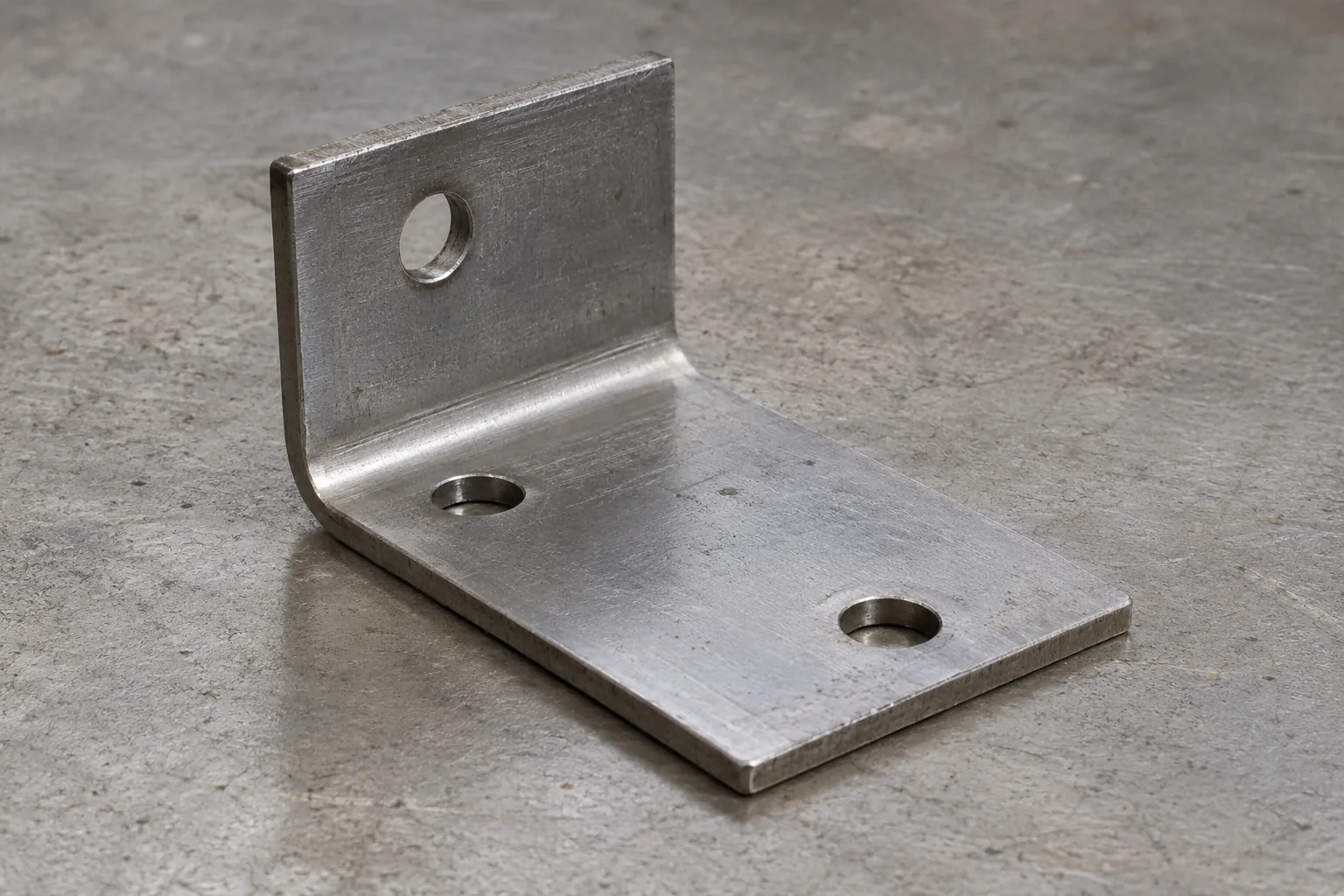

连续折成直角的金属支架,水平安装面上的孔靠近弯曲过渡处。

孔靠近折弯处,为什么形状容易变化

紧凑支架的安装孔常被安排在折弯附近,方便与面板或机箱连接。问题在于,图纸上的圆孔可能位于平面,但它周围的材料仍会参与折弯。成形时,弯曲外侧被拉长、内侧被压缩;孔边进入这片变形区域,原来的轮廓就可能被带动,表现为圆孔拉长或槽边歪斜。

孔和槽也切断了原本连续的板材。在孔边离弯曲区域很近、剩余材料较窄的情况下,局部拉伸更容易集中;若材料承受不了这种变形,边缘可能开裂。材料牌号、板厚、轧制方向、折弯半径和切边状态都会影响风险,单看孔边距无法认定当前零件的开裂原因。

先保留平板毛坯与折弯后样件的孔边照片,并在相同观察方向下比较轮廓。如果毛坯孔已不圆或边缘已有损伤,应先查切孔和边缘处理;如果异常主要在折弯后出现,再结合异常位置与弯曲区域的关系检查成形影响。孔拉长与边缘开裂要分别记录,不能用同一个结论代替。

孔还是圆的,装配位置也可能发生漂移

孔形合格不代表孔一定能对准配合件。折弯卸载后,板材会有部分弹性恢复,也就是回弹。折弯角度因此变化时,法兰上的孔相对另一侧安装面的位置也会跟着变化;展开尺寸或折弯位置不合适,则可能让整个孔随法兰一起偏移。

这类偏移与孔边被拉长是两条不同路径。圆孔保持完整,但两件装配时错位,可以先看法兰角度、长度和基准关系;孔本身已经变形,则还要处理局部成形问题。多个折弯叠加时,装配孔相对最终安装面的偏差可能更难从单个平板尺寸看出来。

检查时把零件放到真实装配基准上,在自然状态下记录孔的位置,同时检查折弯角度。若用螺钉强行拉紧后才对齐,夹紧可能掩盖偏差,应另查是否产生装配应力。孔形稳定而位置偏移时,优先追查角度、展开和定位;孔形与位置同时变化时,分别验证两条路径,避免只把孔改成长槽就结束处理。

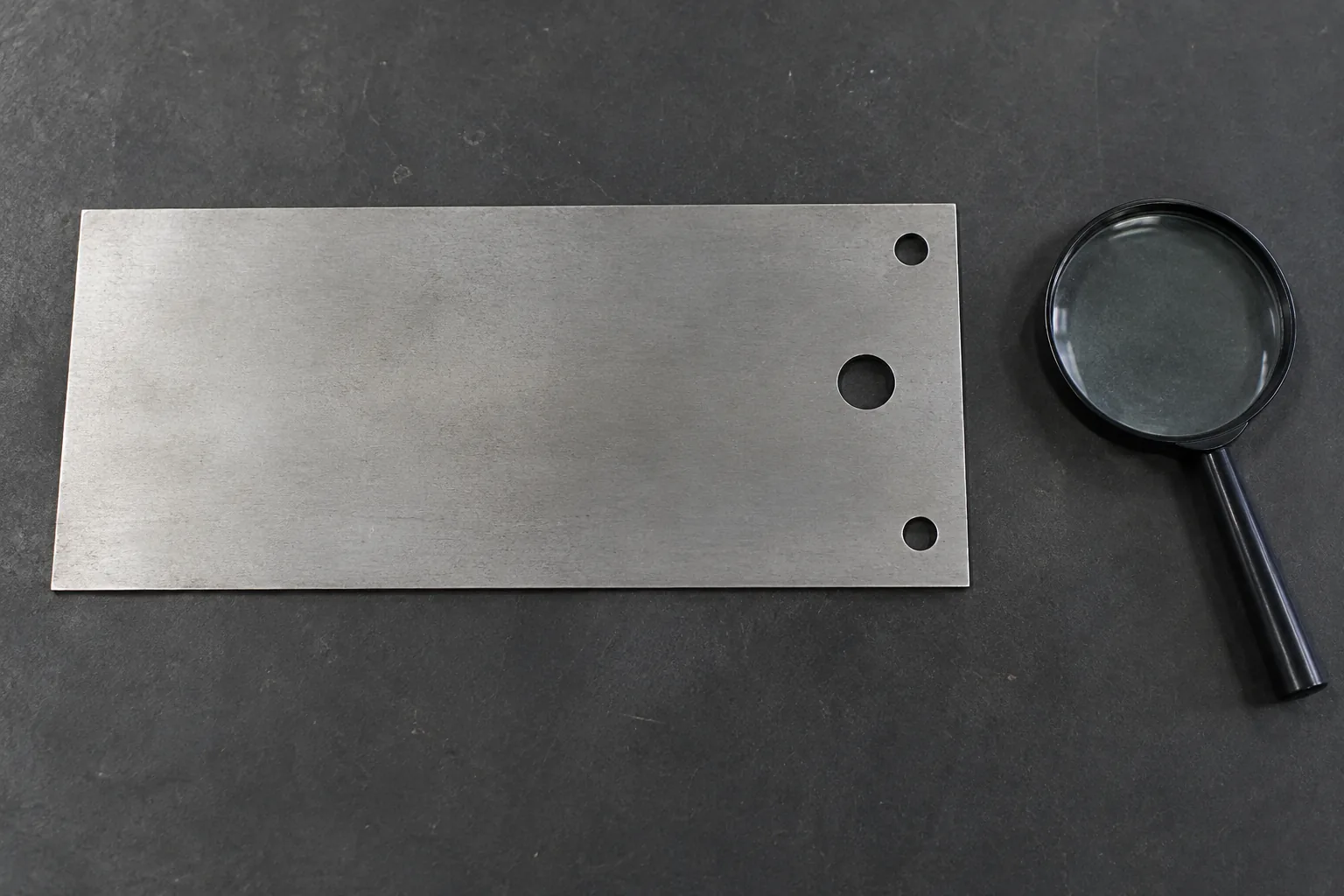

俯视平放的金属毛坯,圆孔与板边清晰可见,旁边放有检查用放大镜。
展示平板毛坯的孔轮廓、切边和外观检查工具。

移孔、调整结构、卸料和后加工,各解决什么问题

钣金折弯孔位设计应从孔的功能开始取舍。普通紧固孔有时允许位置调整,定位孔通常更在意它与装配基准的关系。先明确允许移动的范围,再判断是否需要增加制造工序,能避免为了保住一个并非必须固定的位置而增加复杂度。

调整半径也要看结果:较小半径可能使外侧拉伸更集中,增大半径则会改变弯曲区范围与占用空间。半径变大并不等于邻近孔自动安全;孔的新位置、结构包络和现有模具应一起比较。

卸料结构通过切口给局部材料留出变形空间,但它同时减少连续材料。是否有效,取决于切口与孔、弯曲区域的关系。先折后加工可以避免成品孔经历这次折弯,却仍需要稳定的装夹基准和可进入的加工空间。

方案更适合的条件预期解决的问题限制与代价
移动孔位配合件或安装位置可调整,仍有布局余量降低孔边参与局部折弯变形的风险需同步调整配合件,核查工具空间和连接位置
调整折弯位置、半径或结构空间孔位基本固定,但法兰和外形允许改变重新安排孔与弯曲区域的关系可能改变包络、角度控制和模具需求,不能只看半径增大
设置卸料切口或工艺孔局部有空间,且切口后的承载与外观可接受缓解局部材料相互牵扯需核查剩余连接宽度、孔边强度及防护要求;不能替代整体孔位控制
先折弯后加工孔孔相对成形后基准要求高,刀具和夹具能进入在成形后建立孔形及其基准位置增加装夹、加工与去毛刺环节;薄壁支撑不足仍可能影响结果

图纸检查要把孔功能与制造条件写清楚

孔到折弯边距离首先要说明从哪里量。理论折弯线、实际弯曲区域边界和成形后的外轮廓不是同一个位置;把它们混用,设计和制造可能各自满足了不同的尺寸。用于初筛的经验距离也只适用于相应材料与工艺范围。

图纸应优先表达成形后的功能要求,再与展开图建立一致关系。对定位孔,说明相对哪个面或孔建立位置要求;对有装配余量的紧固孔,写清允许偏差。若某项材料或工艺条件尚未落实,可以先保留方案,但不宜据此给出无条件的安全结论。

  • 标明孔的用途:紧固、定位、穿线或其他功能,以及允许的装配余量。
  • 明确孔位的成形后基准,避免只标展开孔中心而遗漏最终安装关系。
  • 统一孔边距的测量起点,并核查孔或槽的实际轮廓与弯曲区域是否接近或重叠。
  • 提供材料牌号、板厚及适用的轧制方向信息,让折弯风险判断有对应条件。
  • 与制造方核对目标内半径、折弯方式、模具及折弯顺序是否能实现。
  • 对卸料切口核查剩余材料、连接承载和外观要求,避免把局部解脱变成结构薄弱处。
  • 对后加工核查刀具进入、夹具定位、薄壁支撑及去毛刺空间。
  • 区分孔形、孔位和折弯角度的要求,注明检验基准与自然状态或规定装夹状态。

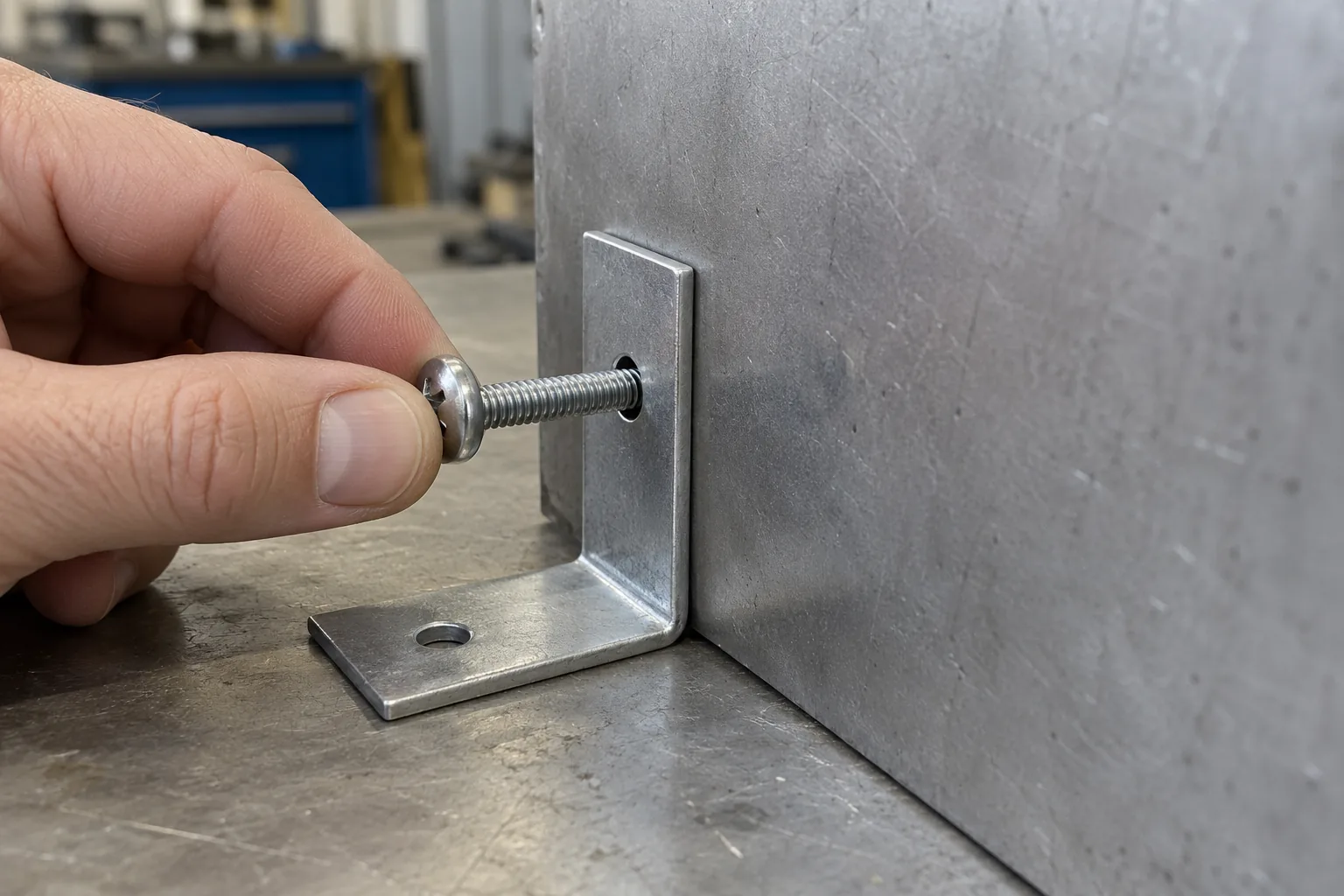

金属直角支架贴合配合面板,手指把螺钉引入安装孔进行试装。
展示直角支架贴合配合面板时引入螺钉的试装动作。

用试制结果比较质量、成本和交期

试制应先回答方案能否满足功能,再比较费用。移孔如果需要配合件改版,成本会传到装配端;调整半径若能使用现有模具,工序可能保持简单,若需要专用工装则会增加准备工作。卸料可能减少局部返修,却也需要验证切口后的结构是否适用。

先折后加工把孔加工安排到成形之后,通常增加工序衔接与定位工作。小批量可以比较现有设备能否完成,量产则还要考虑重复装夹、加工节拍和工装维护。后加工未必更贵,也未必更经济,应把新增工序、返修和装配调整放在同一报价范围内比较。

验证时保留原方案与候选方案的毛坯、成形和试装记录。比较孔布局时,尽量保持材料、板厚、模具及评价基准一致;若必须同时换材料或模具,就分别记录这些变化,避免把全部改善归给移孔。孔形恢复但试装仍错位时,继续查角度与基准关系;试装对齐但孔边出现损伤时,则要回到局部变形和强度风险。

数量变化还可能改变可接受的制造路线。样件能靠逐件调整装好,并不说明目标批量可以稳定重复。交期比较应包含工装准备、工序排队、检验和潜在返修;没有对应试制与报价信息时,只能比较影响路径,不能承诺某方案节省多少费用或时间。

准备哪些资料,才能决定下一版怎么改

准备成形图、展开图、配合件安装要求,以及材料、板厚、目标半径和数量信息。若已有样件,再提供折弯前后孔边照片、孔形变化、自然状态下的角度和孔位记录,说明错位发生在哪个装配基准上。

这些资料可以帮助设计方与制造方一起判断:安装位置能动,就优先比较移孔;外形有余量,就比较结构与折弯位置调整;位置固定且功能精度要求高,再核算后加工及定位工装。若考虑卸料,应把切口后的承载与防护要求加入验证。拿到样件结果和各路线的工序报价后,再决定改图、调整工艺还是增加后加工。

常见问题

把圆孔改成长槽,就能解决折弯附近的装配问题吗?

长槽可以提供特定方向的装配余量,前提是该方向允许移动、螺钉压紧面积足够且孔不承担精确定位。它不能修复裂纹,也可能在折弯时继续变形。若连接要求抗滑移或准确定位,应先核查功能,再决定是否采用长槽。

制造方更换模具或调整折弯顺序后,原有试制结论还能沿用吗?

先对照原试制记录,列清模具组合、折弯顺序及实际半径的变化。模具变化可能改变局部成形状态;顺序变化要检查后续折弯是否再次影响孔所在区域。按原检验基准比较相关工步后的孔形、孔位和角度记录。孔功能与装配要求仍是验收目标,但受工艺变化影响的部位须重新试制验证;只有对应条件仍成立的原结论才能沿用,不能仅凭最终外形相同就接受。

发现孔边裂纹后,修整边缘还能继续使用吗?

去毛刺只处理边缘毛刺,不能据此认定裂纹已消除。先辨别表面划痕与裂纹,再由承担结构责任的一方结合裂纹位置、孔功能和载荷判断处置方式。定位孔或受力连接附近出现裂纹时,不宜仅凭螺钉能装入就接受该件。
