纹理注塑外壳的拔模设计:在脱模可靠性与外观尺寸之间取舍

外壳轮廓允许变化时,可优先评估增加拔模,为纹理侧壁脱离模具留出空间;接口或外观锥度受限时,更适合先调整纹理范围或局部轮廓。纹理可能增加脱模阻力,拔模又会改变不同高度的截面尺寸。先锁定功能接口的控制位置,再核对拉痕、空间与配合;具体角度及纹理可行性仍需结合材料、模具评审和试模确定。

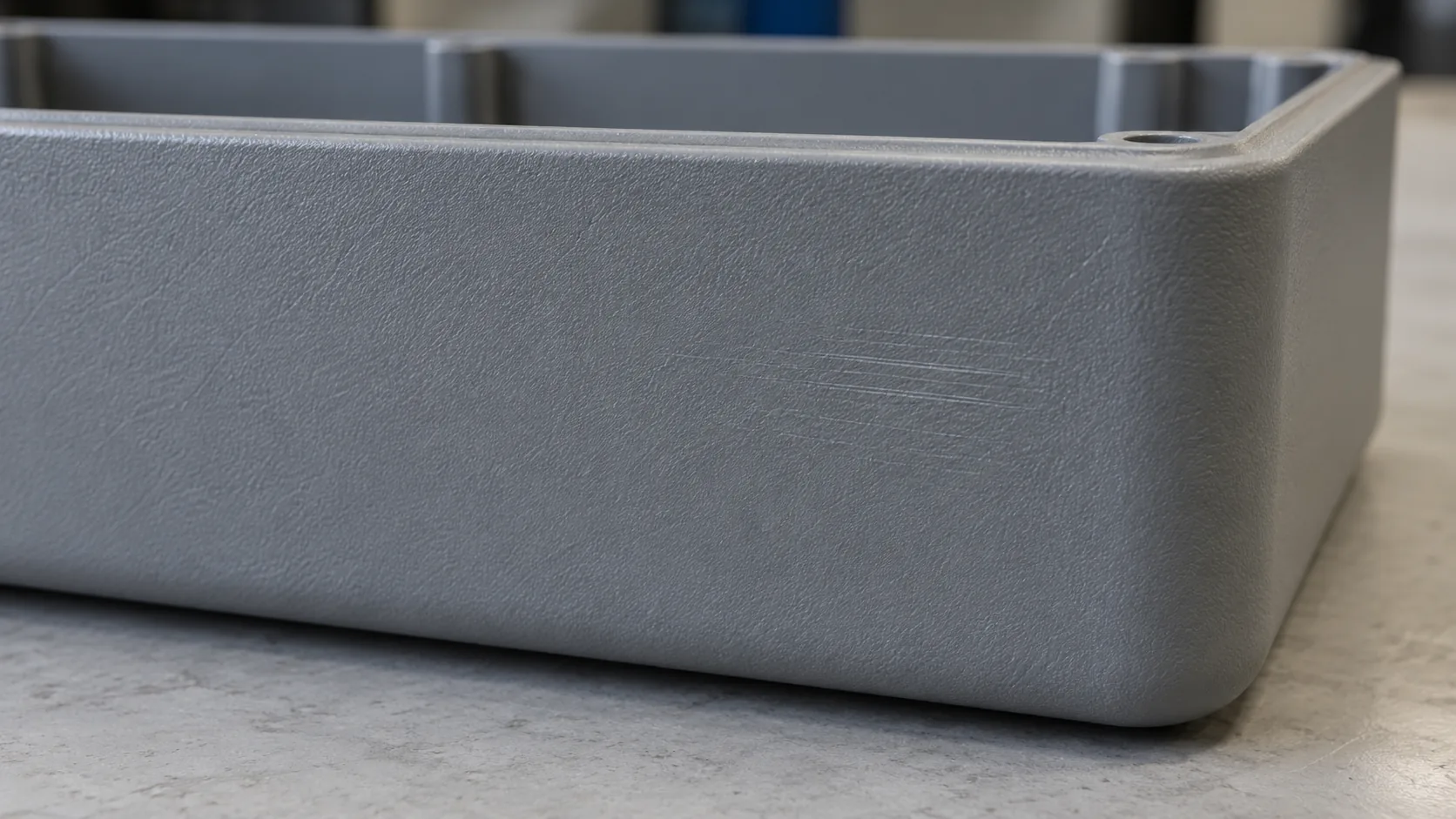

斜向照明下的灰色塑料外壳侧壁,纹理表面可见局部细长擦痕。

纹理侧壁为什么会拉伤,拔模能改变什么

纹理侧壁脱模时,表面的细小起伏需要从模具对应的凹凸中退出。如果沿脱模方向留出的空间不足,侧壁就可能持续擦过模面,出现顺着退出方向延伸的拉痕、纹理局部被擦平,或脱模不顺。这是需要核查的机制,不能凭一道外观痕迹就认定拔模不足。

拔模是在脱模方向上给侧壁安排逐渐变化的斜度。对方向合适的侧壁,零件退出时更容易逐步离开模面,减少持续贴擦的机会。纹理区域较深、侧壁较深或材料与顶出条件不同,接触与脱离过程也会不同,因此光面经验和一个固定角度不足以确定纹理面的可行性。

检查时先标出实际退出方向,再把拉痕的位置、走向与纹理边界对照起来。若损伤集中在退出过程中持续接触的区域,可把该处几何列为优先核查对象;若痕迹与这条路径不一致,应继续检查模面状态、顶出受力及搬运接触,避免把其他损伤归到拔模上。

拔模改变哪里:先把控制截面放在功能位置

在注塑外壳拔模设计中,增加侧壁斜度会使沿高度方向的轮廓变化更明显。以开口较宽、底部较窄的外壳剖面为例,固定开口处的轮廓后调整斜度,较深位置的空间就会跟着变化;若改为保持深处轮廓,开口及外侧边界又可能移动。示意图只解释这种几何关系,不代表某个项目的实际尺寸。

因此,尺寸基准应先回答外壳在哪里与其他零件配合。盖板落在口沿,就从口沿的定位与配合要求定义控制截面;内部接口位于侧壁某处,就检查那里的可用空间和相关公差。外观最显眼的位置与功能位置不重合时,需要分别表达要求,不能只标一个名义外形。

在剖面中叠加原轮廓与候选轮廓,锁住不能移动的功能面,查看其他高度处的空间、邻接面和内外壁关系。若调整侵入装配空间,继续加大斜度就不适合这条路线,应转向纹理区域或局部结构的协调。

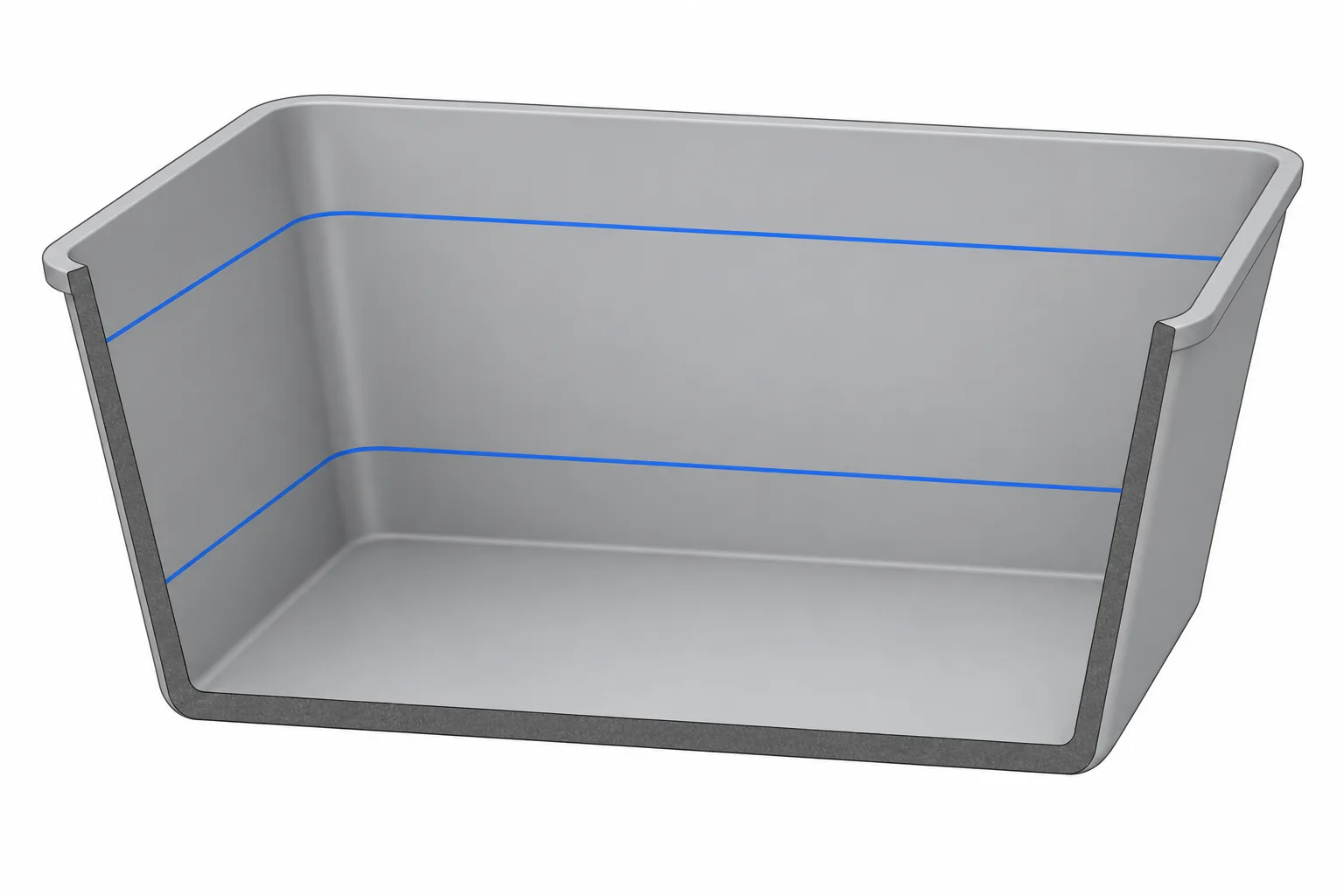

无文字外壳剖面示意,连续倾斜侧壁连接底部与较宽开口,横向轮廓标记显示不同高度的位置。
以连续外壳的剖面示意,说明倾斜侧壁使不同高度的截面宽度不同,不提供项目尺寸。

轮廓、纹理与方向之间,哪些条件倾向哪条路线

可调整外形、且相关截面仍有空间时,增加拔模通常值得优先评估,因为它直接改变侧壁退出时的几何条件。外观要求接近直壁、接口轮廓又不能移动时,先讨论缩小纹理范围或减弱纹理更有针对性,但这会影响触感和外观一致性。

纹理必须保留在指定位置时,可评审局部轮廓或脱模方向的调整。方向变化可能牵动分型及其他面的模具实现方式,不能当作只改一处斜度的小修改。选择哪条路线,会随纹理规格、树脂牌号、侧壁深度、壁厚、公差和模具能力而改变。

约束条件倾向的调整方向得到什么、付出什么改变选择前要核对
非功能轮廓可移动,空间允许优先评估增加拔模改善脱离几何,但锥度与内部空间可能变化候选剖面是否守住接口及外形要求
外观锥度严格受限,纹理可协商缩小纹理区域或减弱纹理减少受纹理影响的接触区域或表面起伏,但观感可能不一致纹理样板、过渡边界及可实现工艺
纹理与接口都需保留,局部结构可调整评审局部轮廓或退出方向保留指定要求的机会增加,但关联面与模具实现条件可能改变分型、邻接功能面及顶出安排
关键尺寸与纹理规格尚不清楚先补齐约束,再比较方案避免把不确定前提固化进模具功能图纸、纹理指定和材料信息

用同一外观与装配要求验证,避免只看脱模变轻

候选方案应围绕同一用途和装配目标比较,并明确材料、纹理、相关结构及成型、顶出条件。观察脱模过程是否顺畅,查看指定外观区域的拉痕和纹理保持情况,再检查控制截面与实际配合。退出更顺利但接口空间不够,仍然没有完成这次取舍。

若试模后拉伤仍在,应根据损伤位置回查纹理、接触路径、模面及顶出条件,再决定继续调整几何还是改用纹理路线。若尺寸或装配不合要求,就回到被移动的轮廓和基准位置修正,而不是以外观合格替代功能判断。

各路线达到要求后,再比较包含纹理制作、试模、可能的修模、改图和后续维护的完整交付条件。后期再改侧壁轮廓或纹理可能牵动模具工作和交期,影响取决于实际修改范围;这里不能承诺节省成本或缩短周期。

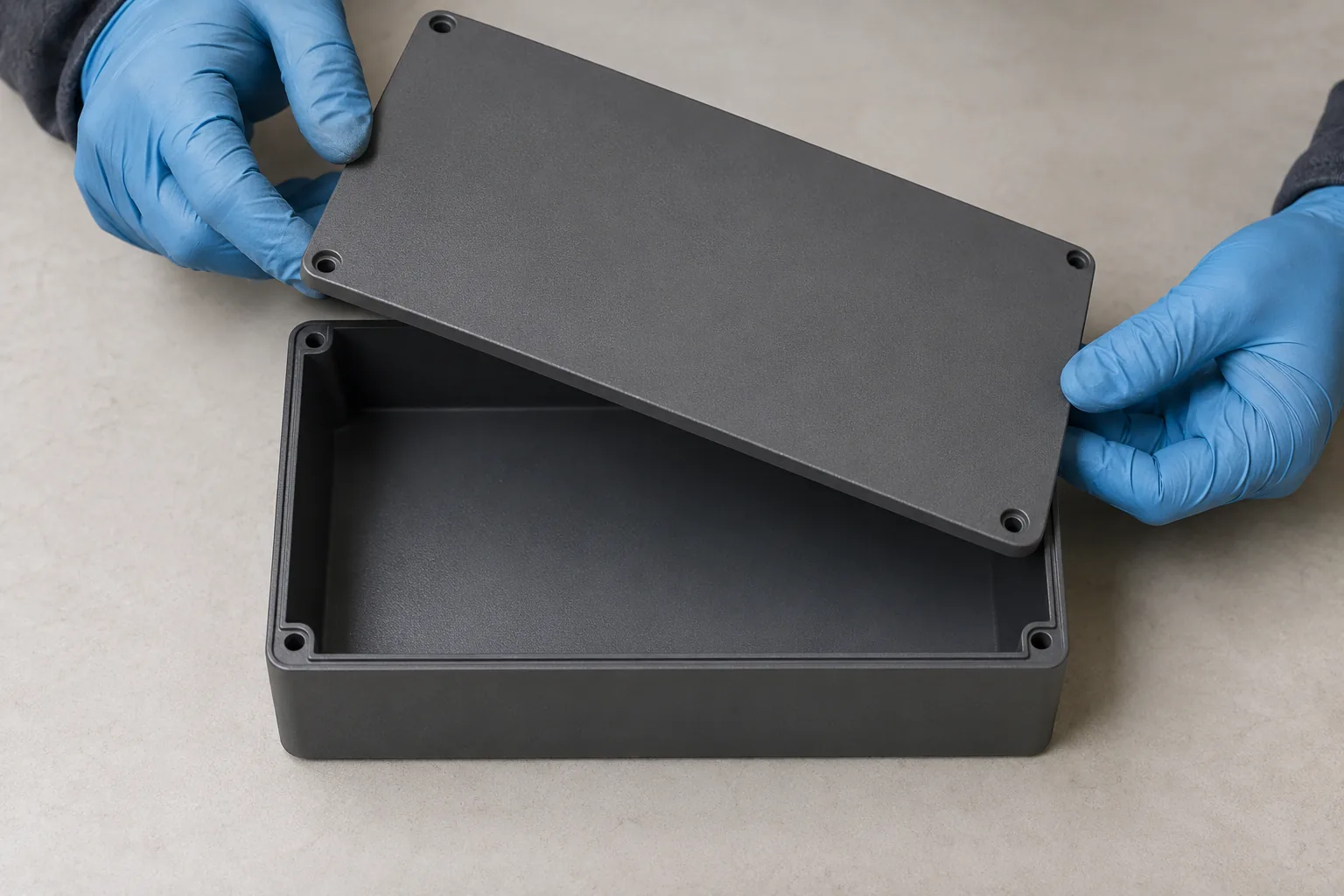

俯视工作台上的开口塑料外壳,操作人员将配合盖板靠近口沿观察边缘对应。
展示外壳口沿与配合盖板的观察动作,帮助读者理解功能配合需要单独检查。

这些情形需要扩大评审范围

若侧壁存在沿当前退出方向的倒扣,单纯增加常规拔模不能解决退出路径被阻挡的问题,需要模具方检查相应结构。装配要求限制局部轮廓、使用环境会影响配合判断,或材料与顶出安排尚未明确时,也应把这些条件带入讨论。

Protolabs 的拔模指南将材料、表面状态、侧壁深度和顶出等列为相关因素,其纹理资料还说明纹理区域与侧壁拔模有关。这些资料可以帮助识别问题,但具体纹理体系及工艺建议属于厂商条件,不能转成所有树脂和模具的统一验收角度。

增加拔模也不保证消除全部外观缺陷。只有在退出接触与损伤之间的关系得到支持时,才适合围绕这条机制验证改动;其他来源的表面问题需要另行识别。

把哪些真实资料交给模具方,才能作出下一步决定

准备带有功能基准的图纸或模型,并保留现有样件的外观观察记录。让模具方把拟调整的轮廓、纹理区域与退出方向放在同一对象上讨论,先排除明显的空间冲突,再制定对应的试模检查。

拿到资料后,应能决定哪些截面保持不动、哪些区域允许改变,以及优先试哪条调整路线。最终拔模角、控制截面和纹理可行性,由项目图纸、模具评审与试模结果共同确定。

  • 材料牌号及使用环境:让脱模讨论与实际材料、配合需求对应。
  • 纹理指定或样板:标明覆盖区域、过渡位置与可接受的外观变化。
  • 关键截面尺寸及公差:说明功能接口在哪里、哪些定位面不能移动。
  • 侧壁高度与相关剖面:呈现不同位置的轮廓、空间和邻接结构。
  • 开模方向及顶出安排:由模具方核查退出路径和受力条件。
  • 外观验收要求与观察记录:标出关注区域、痕迹位置及可接受表现。
  • 实际配合件和装配要求:用于检查候选样件是否保留必要接口空间。
  • 需求数量与交付安排:用于评估试模、修改及模具维护的实施条件。

常见问题

光面试模通过后,可以直接在模具上加纹理吗?

光面结果只能支持原有表面条件。加纹理会改变脱离条件,还可能牵动模面处理;应先核对现有轮廓是否适合指定纹理,再安排带纹理的脱模与外观验证。原样件通过不等于修改后的条件已经通过。

外观样件看起来合格,还需要用实际配合件检查吗?

需要,尤其是控制截面靠近盖板或接口时。照片难以显示局部空间与配合状态,相关位置应按图纸检查,再用实际配合件验证定位和装入过程。若检查方式没有覆盖功能位置,外观认可不足以支持装配结论。

加大顶出力度能代替调整拔模吗?

不宜把它当作替代方案。更大的推出作用未必减少侧壁贴擦,还可能改变局部受力;应先判断是接触阻力、退出路径还是顶出安排造成困难,再由模具方验证对应修改,避免靠强行推出掩盖损伤。

什么时候应先补资料,而不是马上改模型?

当纹理规格不明确,或图纸尚未说明接口控制位置时,改动方向就缺少依据。先取得指定表面的要求和不可移动的功能边界;若只有外观痕迹,还应补充其位置、退出走向及发生环节,之后才能缩小修改范围。
