医疗影像设备6061铝合金探测器壳体CNC铣削:薄壁深腔变形与基准稳定控制

薄壁深腔探测器壳体宜先管理材料去除后的应力释放,并建立后续装夹共用的基准,再精加工腔体和功能面。否则,壁面回弹或换装定位偏移可能破坏安装关系。应结合松夹前后轮廓变化与孔系相对位置判断调整方向。这里提供6061铝合金CNC铣削的工程策划,不代表已有项目达标。

零件/项目

医疗影像设备探测器壳体

材料与工艺

6061铝合金,主要工艺为CNC铣削

制造关注点

材料去除后的应力释放、深腔刀具可达性及多次装夹造成的基准漂移

项目概述 / 制造背景

应用行业

医疗影像设备

零件类型

医疗影像设备探测器壳体

项目阶段

案例方向策划,待匹配真实项目资料

以探测器壳体为单一对象,呈现基准、应力和壁厚稳定性的工程策划

本公开案例记录了什么,以及没有记录什么

公开信息与策划边界

暂无真实项目公开证据,四项锚点仅为明确的内容策划前提

需由客户文件确认

尺寸、公差、壁厚、后处理、数量、检验范围和交期均待真实项目资料补充

不得把行业、零件、材料和工艺策划锚点写成已发生的客户项目

三个关键工程关注点

01

薄壁残余应力管理,决定粗精加工余量与中间释放策略

02

深腔刀具可达性和刚性,影响刀具伸出、分层走刀与振动风险

03

安装面与接口孔系的统一基准,决定装夹顺序和终检逻辑

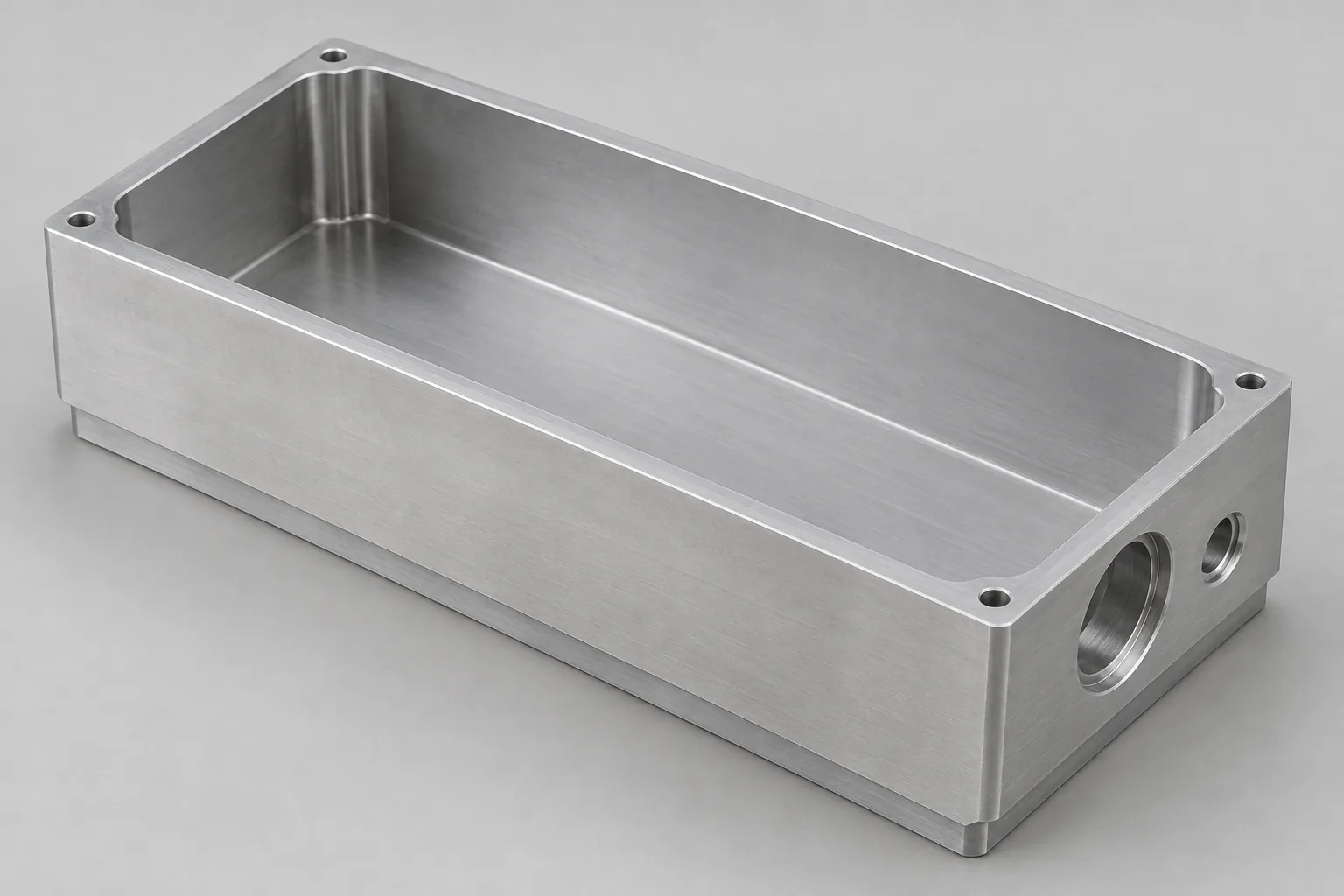

探测器壳体的制造背景与策划方向

面向医疗设备结构工程师,本篇聚焦用于内部组件安装、防护及接口定位的探测器壳体。薄壁逐渐失去支撑时更容易受切削与夹紧影响;深腔又限制刀具进入,安装面和侧面接口因此需要连贯的加工次序。

医疗影像设备、探测器壳体、6061铝合金和CNC铣削是明确的策划前提。是否适合具体研发或小批量导入,应先将3D CAD中的刀具进入空间与2D图纸的装配基准对照;腔体够得着,还要看功能关系能否保住。

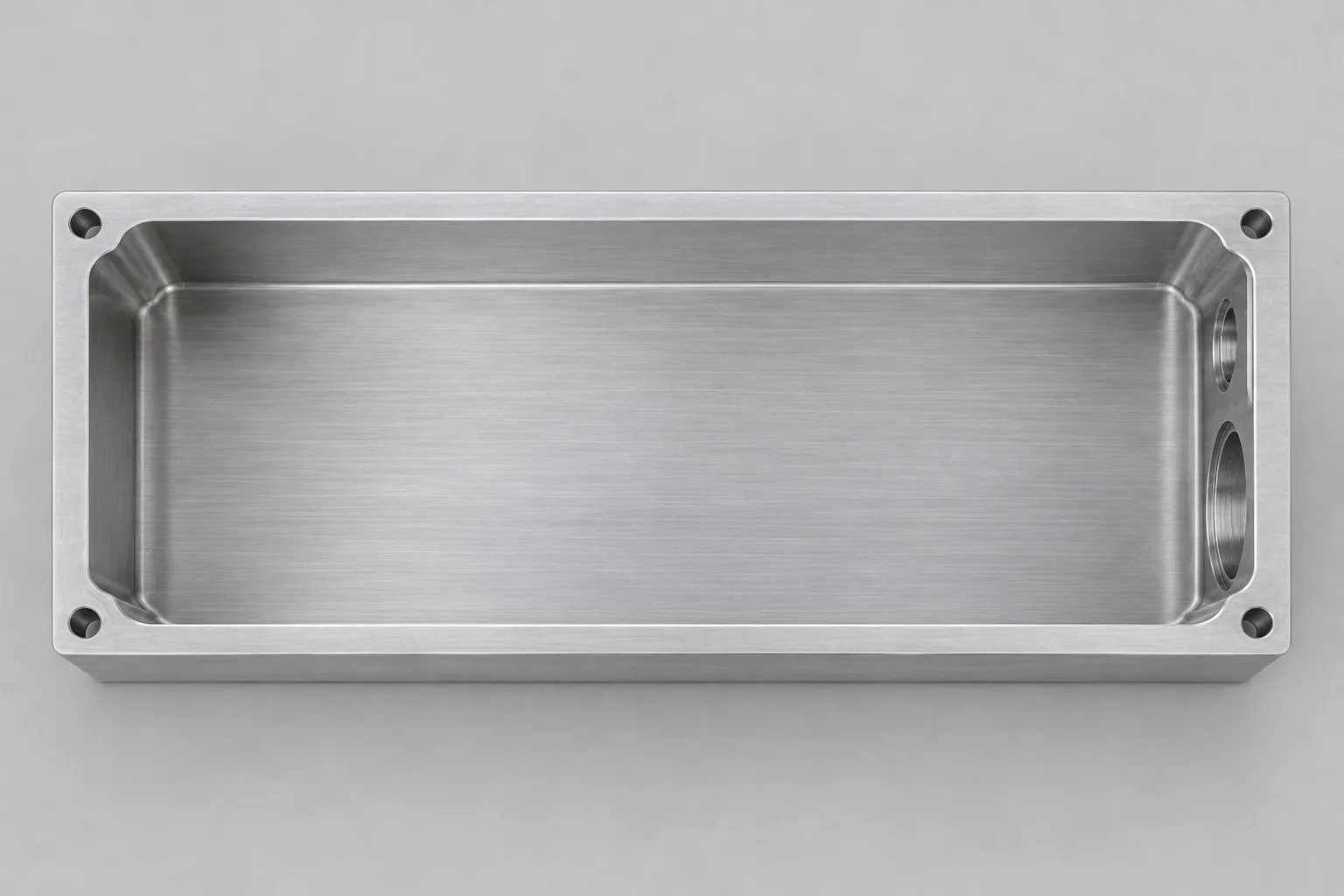

同一铝合金示意壳体的正面视图,展示深腔开口、周边安装面和接口位置。
正面展示同一示意壳体的腔口、安装面与孔位,帮助读者识别关联特征。

证据边界:哪些信息尚需项目资料

目前没有真实项目公开证据,也没有客户文件确认的尺寸、壁厚、公差、粗糙度、后处理、数量、检验范围或交期;这些内容待真实项目资料补充。文中图片为生成的壳体结构示意,用于理解观察位置,不是客户实物或检测记录。

客户身份、设备型号、成本、良率、实测值和项目结果不作推断。材料牌号已作为选题前提,具体供料状态仍须文件确认;后处理选择也要结合装配与表面要求判断。

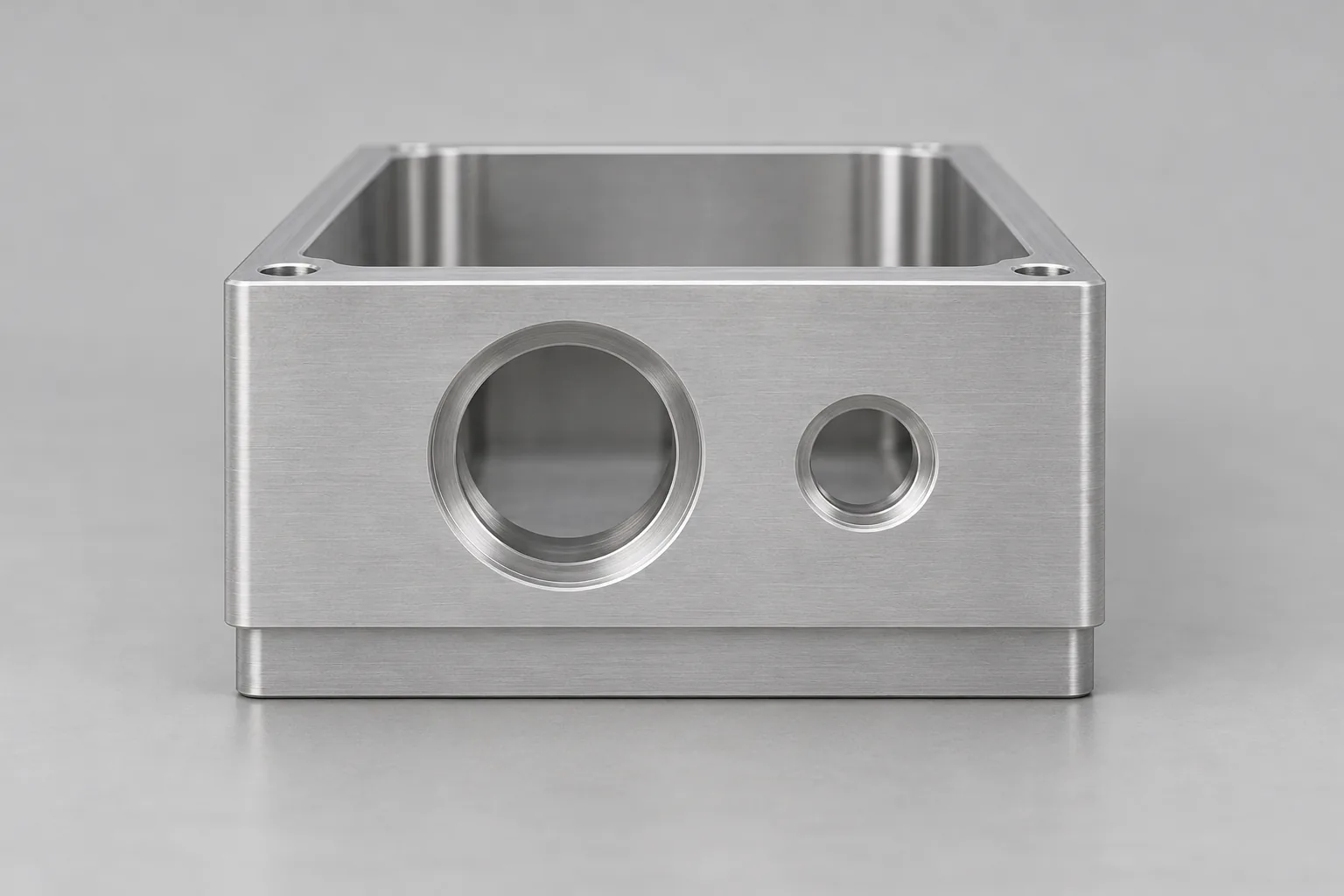

同一铝合金示意壳体的低位接口端视图,侧孔、安装边缘与底部台阶清晰可见。
从低位接口端展示同一壳体的外壁、侧孔和底部台阶,为多面特征的加工讨论提供不同观察方向。

工程重点:壁面稳定、刀具刚性与共同基准

薄壁应力管理:去掉大块材料后,原有内部应力平衡可能改变,壁面随之移动。先保留较均匀的精加工余量,再观察中间释放及松夹后的轮廓变化。若夹紧时正常、松开后偏移,应先排查夹持与应力释放,而不是直接照原位置继续精修。

深腔刀具可达性:刀具伸出越受腔深限制,切削中的弯曲与振动风险越值得关注。沿腔口到腔底检查可达区域和碰撞空间,再安排分层走刀与负载控制;出现振纹时,应结合伸出和支撑条件调整,不能仅靠末道精加工掩盖问题。

统一基准:基准是加工与检测共同用来确定零件位置的参照。安装面、接口孔系若各自独立找正,局部尺寸看似正常,装配关系仍可能偏离。换面后核对原有参照能否可靠复现;若基准表面被切削或夹伤,应先恢复定位条件再处理关联特征。

工艺规划:让后续加工承接稳定结构

建议路线把大幅材料去除与功能特征精修分开。每次装夹都应明确支撑位置、保留面和接续基准,避免在薄壁已经缺乏支撑时才补做关键定位。

  • 图纸与DFM评审:标出薄壁、深腔和安装参照,检查刀具进入及装夹空间,为余量安排提供依据。
  • 粗加工:移除主体材料并留下均匀余量,减少局部集中释放对后续轮廓的影响。
  • 建立稳定基准:检查参照面状态,供翻面定位沿用,避免不同方向各自建立坐标关系。
  • 分层加工深腔:按可达性和刚性组织走刀,留意振动及壁面状态,为精修保留可控条件。
  • 精加工安装面与孔系:在结构和定位稳定后完成关联特征,使检测能追溯到装配参照。
  • 去毛刺与后处理:清理腔口和孔边,按客户文件执行后续处理,并保护已加工的功能表面。
  • 终检:围绕基准、轮廓和接口位置检查,同时核对处理后的表面状态,决定是否满足图纸要求。

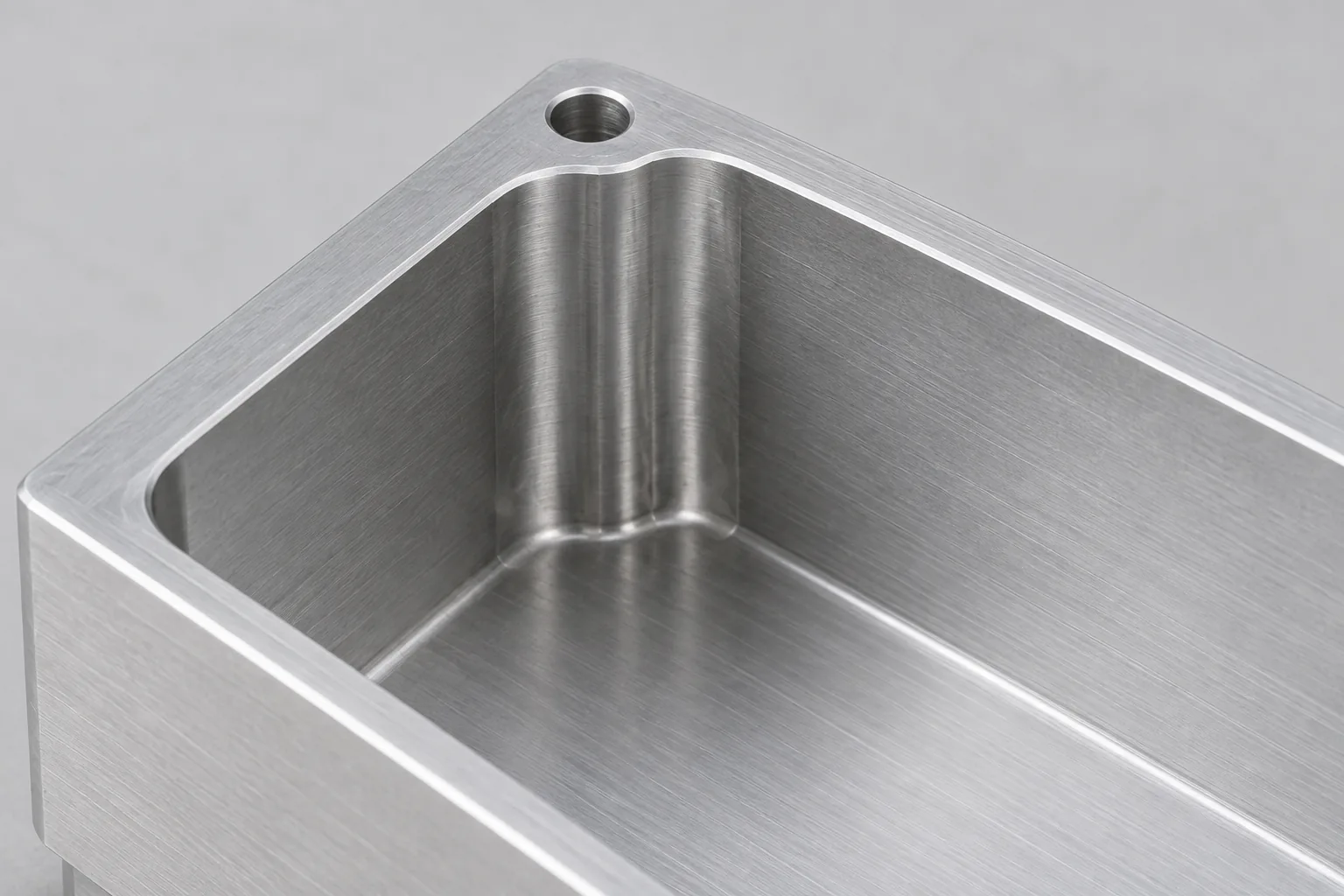

示意壳体腔口与内壁交界的局部特写,可见薄壁边缘和腔内加工表面。
放大同一壳体的薄壁与深腔交界区域,展示需要关注的结构位置,不宣称证明变形原因。

质量验证:把检查结果连回装配用途

检验方法应由图纸和实际可接触的特征确定。薄壁轮廓需记录夹持状态,安装参照与接口孔的位置则应放在同一基准关系中评价。若轮廓稳定而接口偏移,优先追查换装定位;若松夹后壁面移动,先调整支撑、余量或释放安排,再验证关联尺寸。

检查特征控制目的按图纸选择的验证动作
薄壁轮廓避免形状变化影响内部安装空间采用轮廓或尺寸测量,比较不同夹持状态下的变化
安装基准维持组件装配姿态验证平面状态及其与关联特征的关系
接口孔系保持接口相对安装参照的位置使用坐标测量或适用专用量具核对位置关系
深腔边缘避免毛刺与损伤干扰装配目视观察腔口、孔边,并用适用量具检查可疑区域

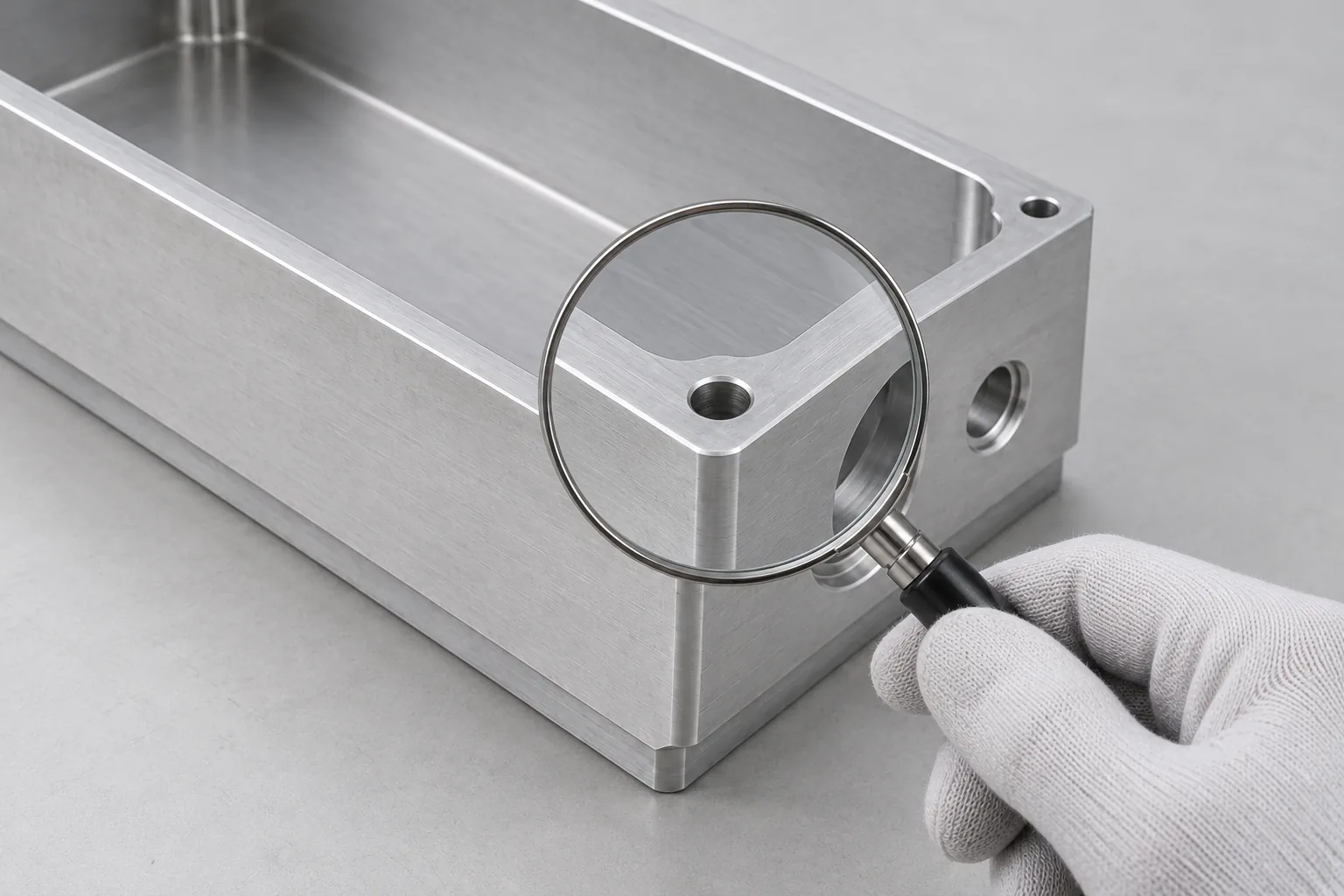

放大镜下观察同一示意壳体安装面与孔边的表面状态,没有数值读数或合格标记。
展示安装边缘与孔周围的外观观察动作,说明质量检查位置,不提供测量或验收结果。

询价准备:上传壳体图纸进行制造评估

请提供3D CAD、带基准的2D图纸,以及材料、壁厚、公差、粗糙度、后处理、数量、质量要求和目标交期。若已有试制件,附上异常位置照片、夹持方式及装配观察记录。

这些资料可帮助判断刀具能否进入、哪些表面适合定位,以及检测如何覆盖实际安装要求,再据此讨论加工路线和报价范围。缺少关键装配关系时,先补齐要求比直接估价更有价值。

工艺规划

  1. 1图纸与DFM评审以识别薄壁、深腔和基准
  2. 2粗加工并保留均匀余量以降低集中释应力
  3. 3建立稳定基准供后续多面定位
  4. 4分层加工深腔并控制刀具负载
  5. 5精加工安装面和孔系以恢复功能关系
  6. 6去毛刺及按文件完成后处理
  7. 7围绕基准、轮廓和孔系终检

质量控制与验证方式

特征 / 控制目的 / 验证方式
薄壁轮廓—控制变形—按图纸采用轮廓或尺寸测量
安装基准—控制装配姿态—平面及关联特征验证
接口孔系—控制位置关系—坐标或专用量具验证
深腔边缘—控制毛刺和损伤—目视与适用量具检查

询价前准备资料

3D CAD、2D图纸、材料、壁厚、公差、粗糙度、后处理、数量、质量要求和目标交期

项目结果与验证边界

只能说明适用的工程策划,不得声称已达到具体公差或已通过检测,类似项目须重新评估

不得承诺固定价格、交期、良率或所有薄壁壳体均可复用同一方案

项目结果与类似壳体的参考边界

当前可提供的是应力、深腔与基准相互衔接的策划思路,没有已确认的制造结果或检测数值。相似外形也可能有不同壁厚分布、功能面要求和后处理条件,应重新评估。

若验证发现装配关系偏离,应修正相应定位或加工环节后再检验;达到图纸目标后,再比较包含检验、后处理与交付要求的完整方案。本文不承诺固定价格、交期、良率,也不主张所有薄壁壳体共用同一工艺。

常见问题

局部孔径合格,是否就能说明探测器组件可以装入?

还要看孔与安装面的相对位置以及壳体轮廓是否留出所需空间。孔径解决的是局部配合问题,组件装入取决于关联特征共同满足装配要求。应按功能关系组织验收,不能把局部合格扩大成整体适配。

研发阶段只提供模型,能直接确定检验范围吗?

模型适合识别形状和加工空间,通常不足以说明哪些偏差影响功能。请补充装配参照、关键特征要求及接受条件;这些信息会改变检测覆盖范围,也会影响工艺评估的可靠性。

计划增加表面处理时,什么时候讨论最合适?

在工艺评审时说明处理类型、涉及表面和装配限制。若等精加工后才追加要求,原有保护及检测安排可能需要重定。处理对具体尺寸和表面状态的影响,应依据所选方案与客户文件评估,不预设补偿值。
