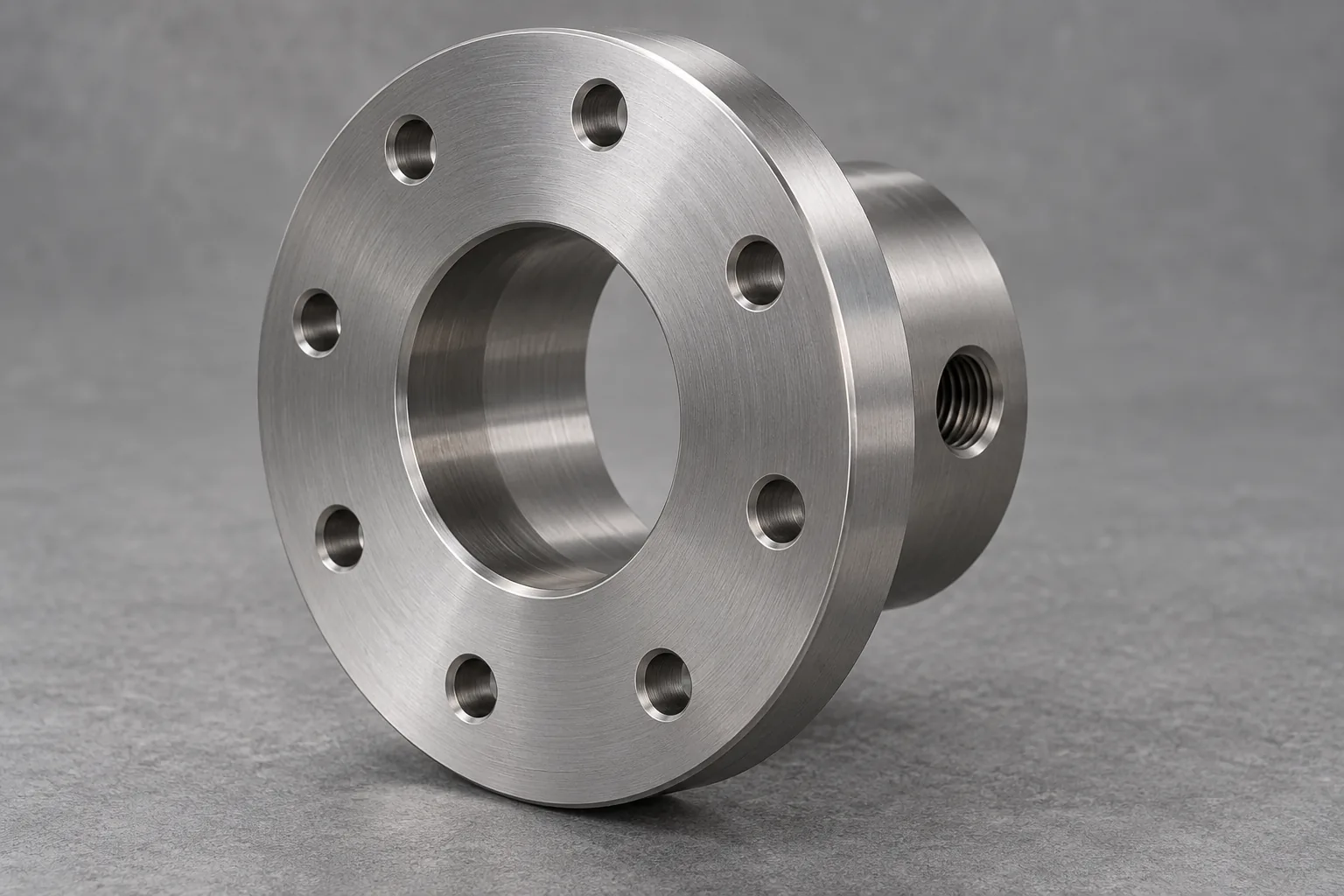

协作机器人17-4PH不锈钢关节法兰五轴CNC加工:同轴孔系与多面基准控制

关节法兰的孔系控制,先要把定位中心孔、轴承配合区和安装端面放进同一功能基准体系。多面接口确需换向时,五轴加工可减少部分重复装夹,但仍要验证换向后的位置关系。17-4PH的材料状态会影响切削与精加工安排。按图纸建立测量基准,再检查孔轴线、端面和安装孔的关联;当前仅确认内容策划边界,尚无具体公差或检测结果。

零件/项目

协作机器人关节法兰

材料与工艺

17-4PH不锈钢,主要工艺为五轴CNC加工

制造关注点

17-4PH切削硬化倾向、多面特征换向和回转特征基准传递

项目概述 / 制造背景

应用行业

协作机器人

零件类型

协作机器人关节法兰

项目阶段

精密零件案例策划,待真实项目匹配

围绕单个关节法兰的回转孔系、安装面和侧向接口建立加工与验证逻辑

本公开案例记录了什么,以及没有记录什么

公开信息与策划边界

无真实项目公开记录,当前仅确认内容策划边界

需由客户文件确认

材料状态、配合等级、同轴要求、热处理、数量与检验计划待补充

策划锚点不是客户身份或已验证结果

三个关键工程关注点

01

中心孔与端面共同基准,影响回转安装精度和精加工顺序

02

周向孔系与侧向接口的多面关系,影响五轴定位及防错

03

17-4PH刀具负载与切削热管理,影响表面完整性和尺寸稳定

关节法兰要保持哪些连接与定位关系

关节法兰连接关节执行机构与相邻结构。中心孔和轴承配合区承担定位,端面决定贴合姿态,周向安装孔承担连接。对机器人关节法兰五轴加工而言,这些特征之间的关系,比逐个把孔加工到尺寸更关键。

中心孔直径符合要求,并不自动说明其轴线与另一配合区重合。端面看起来平整,也不代表它与定位轴线的方向关系正确。设计端需要把这些装配关系转为图纸上的基准和形位要求,加工与测量才有共同依据。

本文讨论单个17-4PH不锈钢关节法兰的加工策划。应用、材料与五轴CNC是策划方向,项目阶段为精密零件策划、待真实项目匹配;未提供真实客户项目记录。相似零件若改变了定位方式、轴承配合区或侧向接口,下面的顺序也需随功能关系调整。

策划项目目前信息与使用边界
对象与应用协作机器人关节法兰,用于关节机构连接与定位的策划方向
材料与主工艺17-4PH不锈钢、五轴CNC加工;不代表已执行项目
材料与处理状态热处理状态、表面处理待客户文件补充
验收要求尺寸、公差、配合等级与粗糙度待图纸定义
生产与交付数量、设备、目标交期及实际结果尚无项目证据

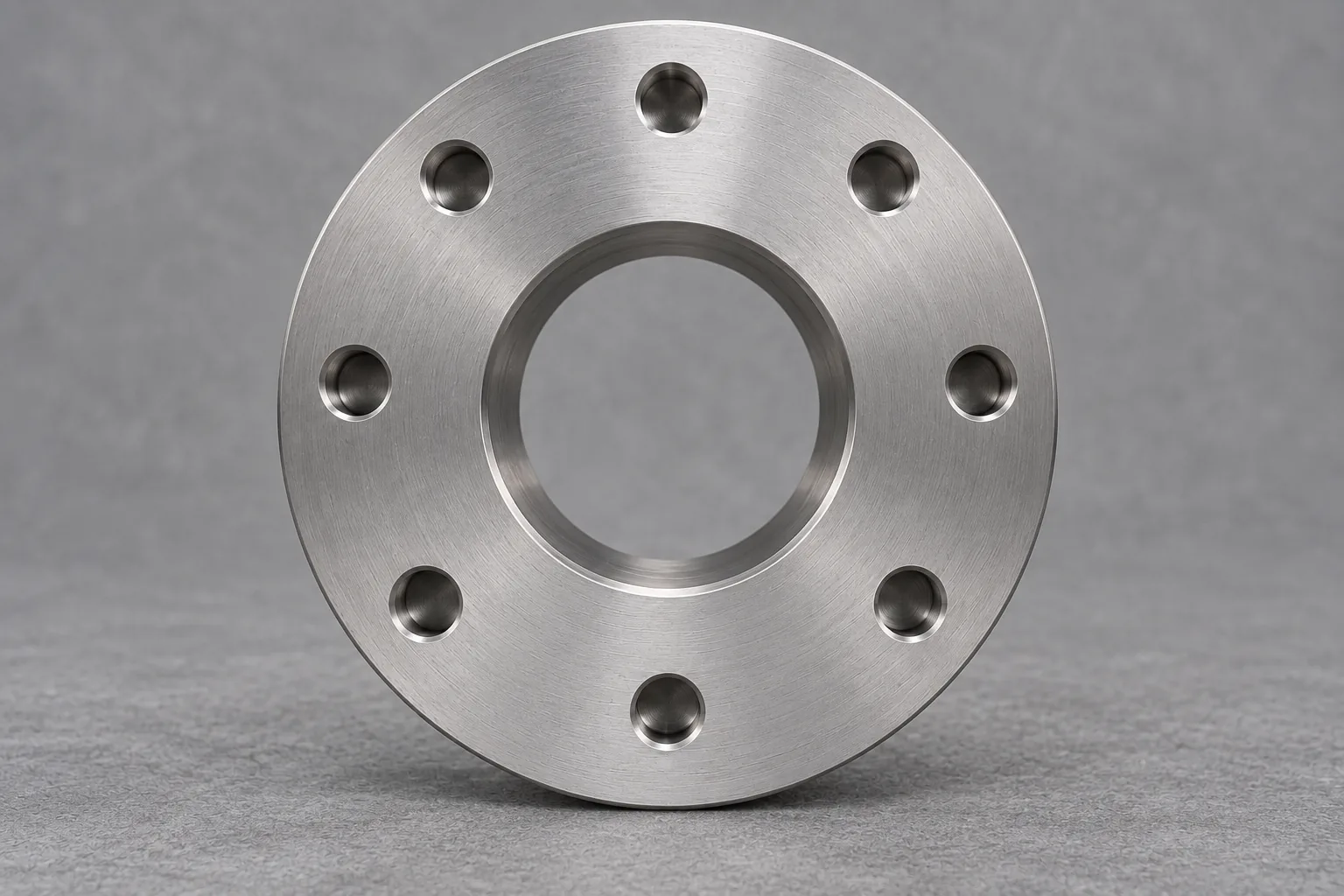

AI示意:同一概念法兰的正面视图,中心孔位于环形端面内,安装孔沿周向分布。
以正面视图集中展示中心孔、环形端面与周向孔的相对位置,不表达测量结果。

工程重点一:让中心孔与端面共享功能基准

功能基准就是装配时真正用于找正零件的位置与方向依据。若关节靠中心配合区定位、靠端面贴合,加工策划就要同时照顾孔轴线与端面的关系。若图纸采用其他定位方式,应跟随图纸,不能把中心孔一律指定为首要基准。

重复装夹时,找正位置的微小变化会传到后续孔和面上。把关联回转特征安排在能共用定位依据的工序内,有利于减少这类传递;夹持若压在不稳定或尚未完成的表面上,仍可能改变零件姿态。

先在图纸上圈出承担定位的圆柱面和贴合端面,再对照工序检查它们何时成形、后续靠什么定位。若粗加工后的孔只用于临时找正,应区分临时基准与最终验收基准,并在精加工后重新建立测量坐标。

图纸或工序条件加工与判断动作
多个回转配合区要求共享轴线尽量用共同定位依据完成关联精加工,按图纸评价轴线关系
另一装夹才能触及关联特征规定找正与定位传递方法,验证换装前后关联特征
尚未指定定位面或基准顺序先补充装配定位要求,暂不承诺同轴控制能力

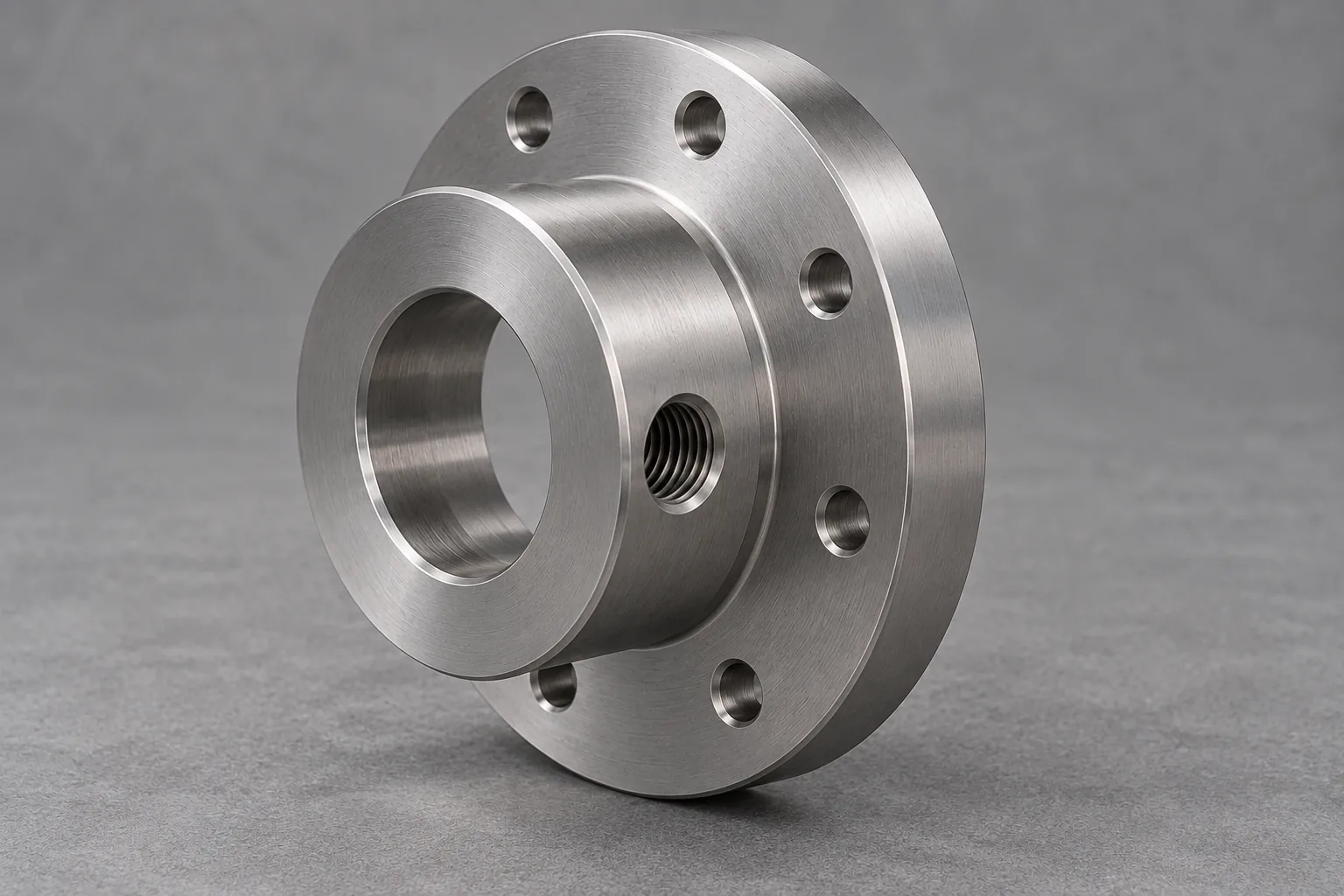

AI示意:同一概念法兰的侧后方视图,可见轮毂台阶与侧向孔口。
展示同一概念法兰的侧后方台阶和侧向孔口,为多面刀具接近讨论提供外观参照。

工程重点二:五轴换向要保持周向孔与侧接口的关系

五轴的价值在于让刀具从不同方向接近同一零件。对存在周向安装孔和侧向接口的法兰,合适的换向安排可减少部分人工翻面与重新找正,同时保留多个特征之间的定位联系。

换向后的位置仍受夹具定位、回转定位状态和刀具可达性影响。更少装夹不是形位合格的证明:侧孔方向或深孔可达性不同,所需刀具长度与避让条件也可能改变。

检查模型时,把每组孔的轴向、入口面和定位依据对应起来。若仅需从固定方向进入,可考虑五轴定位后加工;若曲面或刀具接近条件确实需要连续改变姿态,再评估联动路径。遇到夹具遮挡,不宜为了维持一次装夹勉强走刀,而应调整夹持并验证基准传递。

周向重复孔容易在换面后混淆方向。将侧接口与不对称特征用作方向识别参照,并在程序坐标、装夹姿态和测量坐标之间逐一核对;模型若没有可识别方向,先与设计端约定防错方式。

工程重点三:17-4PH切削稳定性要进入精加工安排

17-4PH是可通过热处理改变性能的沉淀硬化不锈钢。仅有材料名称不足以确定刀具负载与切削安排;来料状态和图纸要求的最终状态,会影响加工顺序。本对象尚未提供这些文件,因此不预设硬度、切削参数或热处理制度。

刀刃反复擦过表面而没有稳定切入时,可能使后续切削更困难。刀具磨损、切屑滞留和持续发热,也可能影响孔壁外观与尺寸。若出现拖擦痕或尺寸波动,应同时查看刀刃、排屑和温度状态,不能仅凭表面痕迹认定切削硬化就是根因。

粗加工后精加工孔与端面,应考虑零件温度和夹持状态是否稳定。检查同一测量条件下的尺寸变化,并把变化与切削阶段、刀具使用及冷却状态对应起来。若波动随装夹改变,优先检查夹持与找正;若随刀具使用累积出现,再评估磨损及切削条件。

若文件要求后续热处理,需评估处理对关键配合区和端面的影响,并明确哪些特征处理后还需精加工或复测。没有处理要求时,不自行增加一道热处理,也不把更强冷却当作解决所有尺寸问题的单一方案。

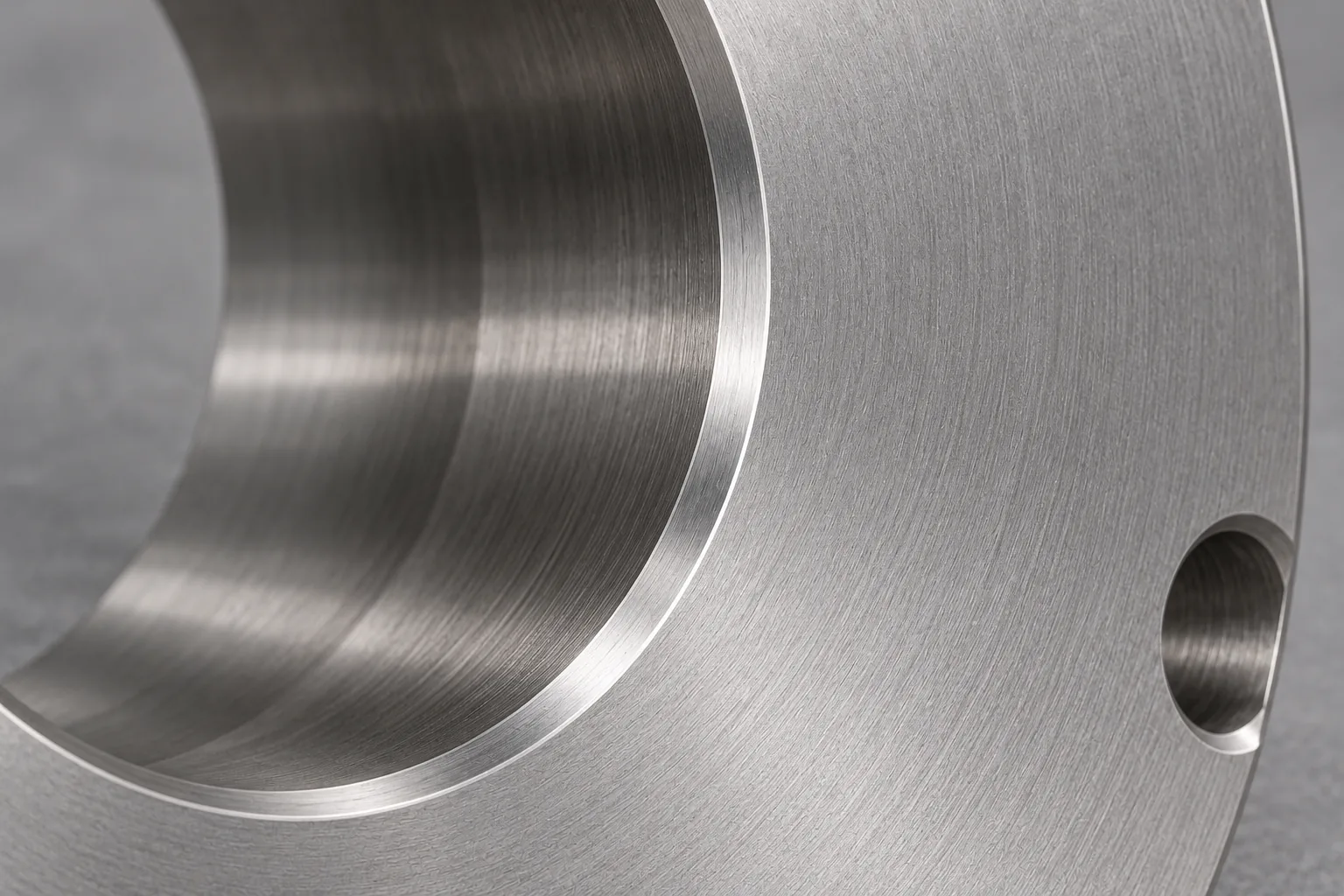

AI示意:同一概念法兰中心孔入口特写,可见孔壁、孔口倒角和邻近端面。
展示中心孔入口与端面交界处的可见表面和边缘,辅助理解配合区外观检查。

七步工艺策划:先稳定基准,再完成关联特征

以下是用于讨论的工序逻辑,不是已实施的生产记录。关键在于把粗加工、定位、换向与最终测量串起来;热处理和其他文件指定处理的位置,应根据材料状态与关键尺寸影响调整。

  • 评审模型、图纸与材料状态:识别装配定位面、孔轴线关系和最终状态,补齐缺少的基准定义。
  • 粗加工主要轮廓:安排支撑与余量,控制连续发热和排屑,避免粗加工状态直接决定最终配合。
  • 建立中心孔与端面基准:区分工序定位与最终功能基准,检查后续装夹是否能稳定复用。
  • 用五轴定位或联动加工周向与侧向特征:按可达性选路径,核对换向、坐标和夹具避让。
  • 精加工中心孔、配合区与端面:在适合的材料、温度和夹持状态下完成关联特征,避免只追单个尺寸。
  • 去毛刺并完成文件指定处理:保护孔口、螺纹和配合面;处理可能影响关键特征时,调整精加工位置并复测。
  • 按功能基准验证孔系与轮廓:关联评价轴线、端面及安装孔位置,按约定状态形成可追溯的检验记录。

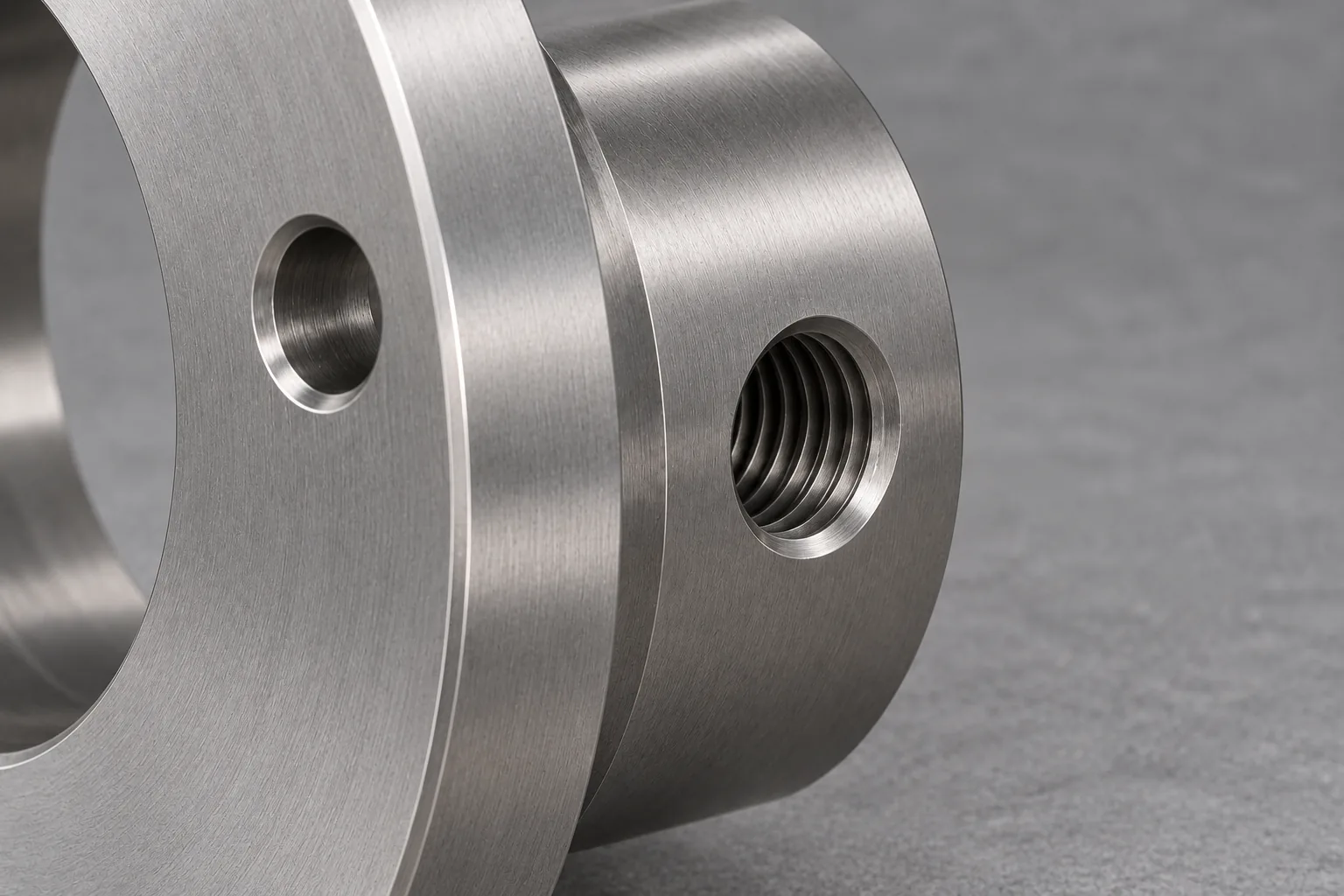

AI示意:同一概念法兰边缘局部,可见安装孔口、侧向螺纹孔口和邻近加工表面。
展示安装孔口、侧向螺纹孔口与邻近表面,指出适合目视检查的局部,不充当量测证据。

质量控制:分别看尺寸,再看关联关系

孔径测量回答配合尺寸问题,坐标与形位测量回答特征之间的位置问题。两者互相补充。通止规能检查相应螺纹或尺寸的适配情况,但不能替代孔系位置或同轴关系的评价。

先核对测量使用的基准和被测圆柱面,再确认设备、取点与评价方法能覆盖图纸要求。若报告只有各孔直径,应补充相应轴线关系;若只有端面平面度,应另查图纸要求的端面与轴线关联。没有明确验收限值时,测得的数值只能作为记录,不能直接宣称合格。

特征要回答的功能问题检验思路结果如何使用
中心孔与轴承配合区配合尺寸与回转轴线关系是否满足图纸内径测量;按规定基准作圆柱面及轴线关联评价尺寸与形位分别对照限值,避免由孔径推断同轴
安装端面贴合面自身及其与定位轴线的关系如何平面度测量;评价图纸指定的关联要求区分平面度与端面方向关系,决定是否需修正精加工
周向孔系与侧向接口装配位置和方向是否一致按功能基准建立坐标,测量孔位置与方向位置偏差若与换向相关,回查定位传递与坐标
边缘与螺纹孔口或螺纹是否可能妨碍装配目视检查毛刺;采用适合要求的通止规处理装配损伤风险,不据此外推孔系形位合格

工艺规划

  1. 1评审模型、图纸与材料状态
  2. 2粗加工主要轮廓并控制切削热
  3. 3建立中心孔和端面基准
  4. 4五轴联动加工周向与侧向特征
  5. 5精加工中心孔、配合面和端面
  6. 6去毛刺并完成文件指定处理
  7. 7按功能基准验证孔系和轮廓

质量控制与验证方式

特征 / 控制目的 / 验证方式
中心孔—控制配合与回转基准—内径及形位测量
端面—控制安装姿态—平面度及关联验证
周向孔系—控制装配位置—坐标测量
边缘和螺纹—控制装配损伤—通止规与目视检查

询价前准备资料

3D CAD、2D图纸、材料及状态、孔系基准、公差、粗糙度、热处理、数量和目标交期

项目结果与验证边界

内容只能提供同类零件的判断框架,不能证明具体同轴值、检测通过或批量一致性

不得把五轴加工描述为天然保证全部形位要求,也不得虚构性能提升

询价前准备什么,才能讨论可执行的方案

提交资料的目的,是把同一法兰的定位、材料状态和验收条件说清楚。相似项目可以借鉴加工逻辑,但外形相近并不代表夹持、孔系要求或处理顺序相同。

建议提供三维模型与二维图纸,并注明材料及来料状态、中心孔与配合区的基准关系、数值公差、粗糙度、热处理和表面处理要求。再补充数量、目标交期及检验计划;若已有试件,附上测量基准、测量条件和实际观察记录。

资料齐备后,可讨论共用基准的范围、五轴定位或联动的必要性、换装安排,以及关键特征应在哪个材料状态下精加工和检验。若目前只有模型,可先讨论刀具可达性和夹持方向,把缺少的验收条件列清后再评估精密加工方案。

常见问题

孔系报告符合图纸,装配仍不顺畅,下一步看哪里?

先核对报告覆盖的配合区和装配时实际使用的定位面,再检查相邻配合件、接触面异物及装配顺序。报告只支持其测量对象与评价条件;装配现象需要结合实际配合条件判断,不能直接归因于法兰同轴偏差。

周向孔位置符合要求,是否就说明中心孔系同轴?

这两类要求评价的对象不同。周向孔位置描述安装孔相对基准的位置,中心孔系同轴关系涉及指定配合圆柱面的轴线。应分别核对图纸标注与报告项目,避免用一项结果替代另一项。

试件装配顺畅,是否足以支持小批量导入?

试装反映该试件在当次配合条件下的表现,不能覆盖不同来料、装夹与刀具状态。导入判断还需要按同一验收基准记录重复加工结果,并核对实际配合件条件;本文没有这些批量证据。

孔口有毛刺,会不会被误认为中心孔加工不准?

会影响判断。毛刺可能阻碍配合件进入,让装配感觉与孔体尺寸不一致。先检查入口及配合件边缘,清理后复核尺寸与轴线关系;装配变顺畅也不代表形位要求全部满足。
